ProfiNET Simulator für Windows

Master / Slave Stack

Programmier - Bibliothek (32/64 Bit)

  Download Manual ProfiNET Master Dokumentation
  Download Software ProfiNET Master Software


ProfiNET Master und Slave Stack
Intelligent Station Management
Station Cycles upto 250 μsec
ProfiNET Service Interface
ARP, DCP, RPC, LLDP Implementation
Alarm Handling
Error Management
Sequence Log
GSDML Station Configuration
High/Low-Level Programming Interface

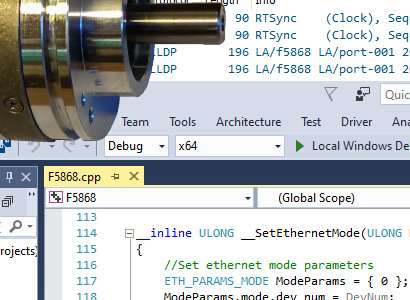

ProfiNET Master Devices

Zusätzliche Werkzeuge

ProfiNET Confiigurator   GSDML Station Konfigurator mit Diagnose

Typische Anwendungen


Montage
Verpackung
Prägetechnik
Service
Messtechnik
Schweisstechnik



ProfiNET Master Beispiel

Video Coach

ProfiNET Master Video Installation   Video: ProfiNET Installation
  Video: ProfiNET Konfiguration ProfiNET Master Video Konfiguration
ProfiNET Master Video Programmierung   Video: ProfiNET Programmierung
  Video: ProfiNET Simulator ProfiNET Life

ProfiNET (Master / Slave) Bibliothek für Windows

Mit dem PC basierenden ProfiNET Master Stack (PDF) für Windows (32- und 64-Bit) und der X - Realtime Engine entfällt die Notwendigkeit einer separaten Controller Hardware. Die Master Steuerung wird direkt vom PC aus mit standard Ethernet Adaptern umgesetzt. Mit dem PC basierenden Slave Stack können auch ProfiNET Geräte (z.B. Anybus Module) unter Windows simuliert werden. Mit Hilfe des ProfiNET Bibliothekssystems können eigenen Applikationen entwickelt (programmiert) werden. Der Entwickler hat die Möglichkeit, durch einfache Interface Funktionen, die Steuerungsprojekte zu programmieren und eigene Anwendungen graphisch zu gestalten. Wie bei den anderen programmierbaren Steuerungen (z.B. SPS) hat der Entwickler durch einfache Bibliotheksfunktionen die Möglichkeit, die Parametrierung und die logische Verknüpfung zu realisieren. Mit den zur Verfügung stehenden Bibliotheksfunktionen ist gewährleistet, dass auf komplexe Vorgänge (z.B. auf Zustandswechsel der Geräte oder Fehlersituationen) Einfluss genommen werden kann. Das ProfiNET Protokoll Management, die Fehlerbehandlung und Gerätelogistik sind in den s.g. Protokollstacks implementiert. Die Protokollstacks bilden die Verbindung zwischen der physikalischen Transportschicht (z.B. Ethernet Treiber) und der Anwendungssoftware. Die Zielsetzung von Protokoll Stacks ist bei allen Systemen die selbe: Der Entwickler von ProfiNET Projekten soll sich nicht um das Protokoll Management kümmern müssen, vielmehr um die Verarbeitung der entsprechenden Nutzdaten von der angebundenen Stationen. Die Gerätelogistik und Parametrierung wird weitgehend durch implizite Vorgaben vereinfacht. Die Software ist lauffähig unter Windows, und ermöglicht die Ansteuerung von ProfiNET Geräten in Echtzeit.

ProfiNET (Master / Slave) Funktionalität

Die Ethernet Feldbus Kommunikation unterscheidet sich nicht nur durch eine unterschiedliche Protokoll Spezifikation, sondern auch durch die Bus Topologie (z.B. Ring, Stern, Linie). So realisiert z.B. EtherCAT eine Linien Topologie, während ProfiNET eine Stern Topologie umsetzt. Während z.B. bei anderen Feldbussystemen das typische Master / Slave - Prinzip zwischen Steuerung und Geräten realisiert wird, besteht ProfiNET aus einem Provider / Consumer - Modell, bei dem die Rollen vertauscht werden können. Die ProfiNET Realtime Kommunikation setzt eine definierte Master / Slave - Beziehung voraus. Wie schon bei anderen Feldbussystemen spricht SYBERA beim ProfiNET Stack ebenfalls von einem Master Prinzip, da der zyklische Betrieb eine klar definierte Rolle vorschreibt. Mit dem ProfiNET Master von SYBERA (PDF) entfällt die Notwendigkeit einer separaten Controller Hardware, da die ProfiNET Steuerung vom PC mit standard Ethernet Adaptern umgesetzt wird. Der ProfiNET Master von SYBERA wird als offenes Echtzeit - Bibliothekssystem angeboten und ermöglicht dem Entwickler die Programmierung einer deterministischen Steuerung für ProfiNET Geräte.

ProfiNET (Master / Slave) Technologie

Mit der zunehmenden Vernetzung des industriellen Umfelds, spielt die Ethernet Kommunikation eine immer wichtigere Rolle bei der Anbindung und Steuerung von Geräten. Heute stehen für die Feldbus Kommunikation verschiedene Ethernet Standards zur Verfügung (z.B. Sercos III, EtherCAT, ProfiNET, Ethernet/IP). Das Kommunikationsprinzip beruht auf einem zyklischen Prozessdatenaustausch und erfordert für Steuerung und Gerät eine deterministische Soft- und Hardware. Die direkte Ansteuerung der Feldbusgeräte mit einem PC und dem Betriebssystem Windows wurde erst mit der Einführung von Echtzeit Erweiterungssystemen möglich (z.B. die die Echtzeit Erweiterung der Fa. SYBERA mit Ethernet Update Zyklen bis 250 µsec).

ProfiNET Training

Um die ProfiNET Kommunikation effizient anwenden zu können, bietet Sybera das Training "ProfiNET Entwicklung". Bei diesem Training vermitteln wir das Wissen neutral und produkt - unabhängig. Die Schulung ermöglicht anhand von Beispielen und praktischen übungen einen umfassenden Einblick in die ProfiNET Technologie. In dem Training werden die Schwerpunkte der ProfiNET Spezifikation (z.B. Topologie, Protokoll-Management, ProfiNET Services, Kommunikations- und Applikationsbeziehungen, azyklische und zyklische Protokolle, ProfiNET RT und IRT, Alarm Handling, Projektierung, GSDML Gerätebeschreibung und Konfiguration) ausführlich behandelt. Die Teilnehmer des Trainings erhalten ausführliche Hintergrundinformationen über ProfiNET für den täglichen Einsatz. Die Teilnehmer festigen ihr Wissen mit Wireshark Analysen. Auch werden die Teilnehmer der Schulung in die Lage versetzt, ProfiNET Projekte (PDF) selbstständig zu konfigurieren, zu programmieren und Fehler zu analysieren. Das Training richtet sich somit an alle Entwickler und Service-Techniker.
