- SmartVision mit direkter Feldbusanbindung
- - Echtzeit Bilderfassung
- - Einfache Bildvorverarbeitung
- - Bildverarbeitung ohne Programmierung
- - Umfangreiches SmartProcessing
- - Speed AutoAdjust
- - Skalierung (halbautomatisch)
|
|

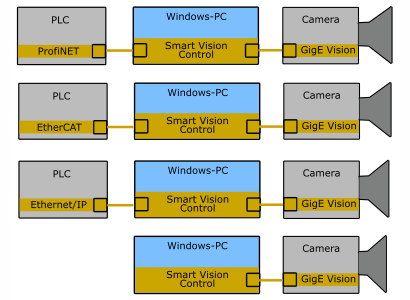

![Feldbusanbindung an EtherCAT, ProfiNET und EthernetIP](../images/smart_vision_control_system.png) |
|
- Feldbusanbindung an
- - ProfiNET
- - EtherCAT
- - Ethernet/IP
|
|
Verwendung mit
- Siemens TIA-Portal
- Rockwell Studio 5000
- Beckhoff TwinCAT
u.a.
|

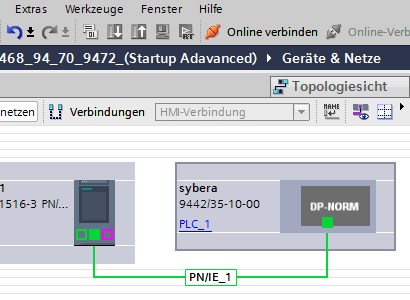

![Verwendung mit TIA-Portal](../images/ProfiNET_tia.png) |
![Bildverarbeitung mit Smart Processing](../images/smart_processing.png) |
|
Smart Image Processing:
- Lagebestimmung
- Winkelbestimmung
- Abstandsmessung
- Kontur-Messung
- Ecklagenbestimmung - Musterbestimmung |
|
Bilderfassung in Echtzeit
|
![Bildererfassung in Echtzeit](../images/gev_management.jpg) |
![GenICAM Konfigurator mit Diagnose](../images/gev_config.jpg) |
|
GenICAM Konfigurator mit Diagnose |
Typische Anwendungen |
|
- - Pick & Place
- - Montage
- - Inspektion
- - Qualitätssicherung
- - Verpackung
- - Messtechnik
- - Schweisstechnik
|
![Smart Vision Anwendungen](../images/vision_sample.png) |
Video Coach
|
|
|
Video: ProfiNET Smart Vision
|
|
Smart Vision Control System
|
Die
smarte-Vision-Lösung mit direkter Feldbus-Anbindung erfordert keine zusätzliche Hardware – nur einen Windows-PC und eine GigE-Vision-Kamera (z.B. Basler).
Parametrieren statt Programmieren: einfache Bildvoreinstellung und Bildverarbeitung ohne Programmierkenntnisse.
Dieses neue Produkt von Sybera vereint zwei
Bereiche: die Feldbus-Anbindung (ProfiNET, EtherCAT oder Ethernet/IP) an die SPS und die Bilderfassung sowie Bildverarbeitung. So können Aufgaben wie Pick&Place,
Messtechnik und Qualitätssicherung mit minimalem Aufwand realisiert werden. Die Kamera-Einbindung ist ebenfalls einfach und erfolgt über das Zusatzprogramm VisionGen.
Neben der Kamera selbst, dem Objektiv und der Beleuchtung spielt die Bildvorverarbeitung eine entscheidende Rolle für die Qualität der Ergebnisse. Typische Merkmale
der Bildvorverarbeitung sind Helligkeit, Kontrast, Schärfe und Schwellwert.
Insgesamt stehen zehn Bildverarbeitungselemente (Items) zur Verfügung, die frei kombiniert
werden können und das Ergebnis direkt an die SPS übermitteln. Die verfügbaren Bildverarbeitungselemente sind: Mittelpunktbestimmung, Winkelbestimmung,
Abstandsmessung, Konturmessung, Ecklagenbestimmung und Musterbestimmung.
|
|
